Opname constructies vloeren van Paleis te ‘s-Hertogenbosch

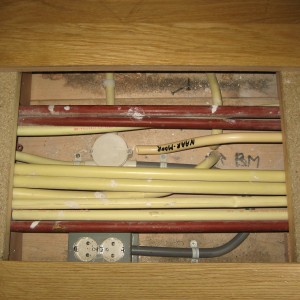

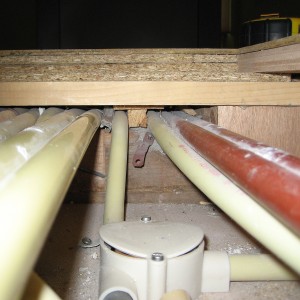

Gedetailleerde opname van de vloerconstructies van het Paleis aan de Verwersstraat te ‘s-Hertogenbosch. Het voormalig Gouvernements gebouw te ’s-Hertogenbosch, oftewel “Het Paleis” wordt uitgebreid gerenoveerd en verbouwd. Voor deze renovatie moet de opbouw en kwaliteit van de eerste verdiepingsvloer uitgebreid aan het licht komen. De bestaande tekeningen worden nu uitgebreid met gedetailleerde informatie over vloerconstructie en de kwaliteit van de vloeren. Het product is een gedetailleerde tekening met omschrijvingen van de aangetroffen onderdelen.







Resultaat 3D hoogtemetingen

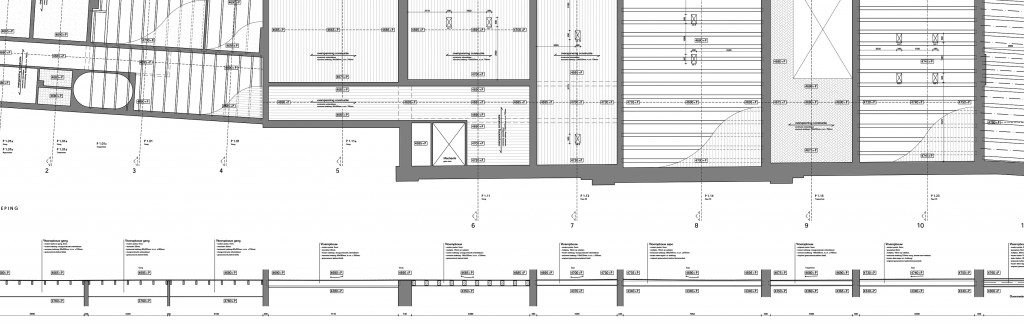

Hieronder is het digitale resultaat in autocad te zien van de metingen die we namen op locatie.
De metingen zijn verricht met een digitale total station vanuit de museumtuin en intern via het trappenhuis.

Meer voorbeelden van meet- en tekenwerk

Wilt u meer voorbeelden van ons werk zien? kijk dan verder op de pagina Projecten.
