Tekeningen en bestanden Kruithuis Den Bosch

Het BAI heeft een website met alle informatie over de prijsvraag Reset Kruithuis. Op de pagina die u nu bezoekt staan alle bestanden die gemaakt zijn door PelserHartman voor de mensen die deelnemen aan de prijsvraag.

Autocadbestanden van het Kruithuis

U kunt hier de dwg-files downloaden.

• maquette (de dwg-versie van de sketch-up-maquette)
• plattegronden
• gevels
• gevels patio
• doorsnede

Sketchupbestand van globale 3D maquette

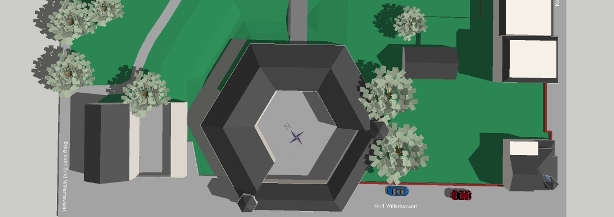

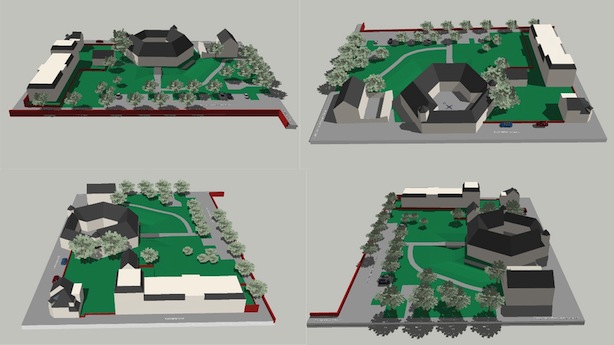

U kunt hier een 3D sketch-up bestand van de maquette downloaden zoals te zien op onderstaande afbeeldingen.

3D True-view

We hebben een true-view bestand gemaakt van de laserscans. U kunt hierdoor het project en de omliggende gebouwen bekijken en zelf de maten meten die u nodig heeft voor uw ontwerp. U heeft daarvoor een plugin nodig die u hier kunt downloaden en installeren. Hiervoor dient u te beschikken over internet explorer.

Foutmeldingen Leica Truviewer

Het kan zijn dat de viewer niet direct werkt. Dit heeft bijna altijd te maken met de volgende zaken:

• De viewer werkt niet in een apple-omgeving.
• U heeft internet explorer nodig op uw systeem.
• Uw systeem blokkeert de viewer. U ziet in internetexplorer een melding daarover verschijnen. Klik met uw rechter muisknop op de melding en klik op opties zoals; ‘run’, ‘sta geblokkeerde inhoud toe’,  ’hef blokkade op’ etc.
• Soms heeft u de juiste rechten nodig (vraag uw systeembeheerder).

Downloaden plugin en bekijken truviewer

• Downloaden truviewsetup-221 (7,91MB)

Na het installeren van de bovenstaande plugin kunt u via onderstaande link het Kruithuis bekijken.

• Klik hier om het kruithuis te bekijken na installatie van de plugin. Werkt het niet goed ? Bel ons op, dan zetten we de data op een CD!

De viewer maakt de meetdata zichtbaar. Werkt dit niet goed op uw systeem? Dan kunt u het volledige bestand (ongeveer 1 GB) downloaden van onze server of ophalen op ons kantoor. Neem in dat geval contact op voor de inlog-gegevens.

PelserHartman brengt het Kruithuis in Kaart

Het team van Bouwstudio PelserHartman ondersteunt de initiatieven van Het Bosch Architectuur Initiatief (BAI) met bijzondere inmeet- en tekentechnieken. De projecten worden daarbij ook nog eens extra goed in de schijnwerpers gezet door er films over te maken. Voor deze taak wordt als vanzelfsprekend Pelser Filmproducties voor het karretje gespannen.

Het BAI-thema van dit jaar is Reset The City. Ook het Kruithuis aan de Citadellaan moet een ‘Reset’ krijgen. Het BAI schreef hiervoor een prijsvraag uit. PelserHartman maakte van de gelegenheid gebruik om samen met Leica Geo-systems nieuwe laserscantechnieken te testen en maakte 3D-viewers en tekeningen van het terrein en de gebouwen. Iedereen kan het kruithuis 3D bekijken en zelf de maten meten die men wil weten.

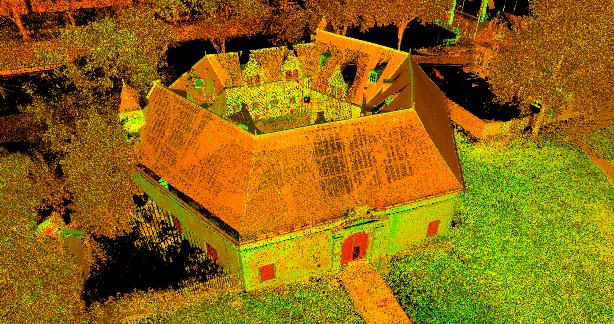

De afbeelding hieronder laat een stukje van de laserscan zien. Het lijkt op een foto maar het is toch echt de meetdata oftewel de pointcloud.

Film BAI Reset het Kruithuis

In de onderstaande film vertelt Sander Penners over het project en de meetwerkzaamheden.

Nieuwe lasertechnieken voor het Kruithuis

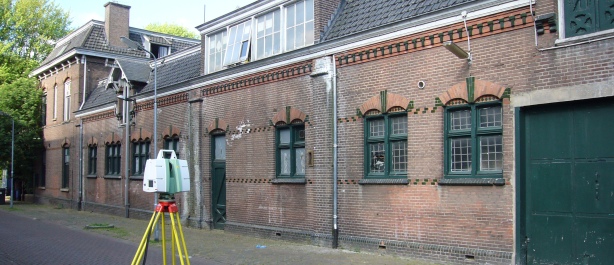

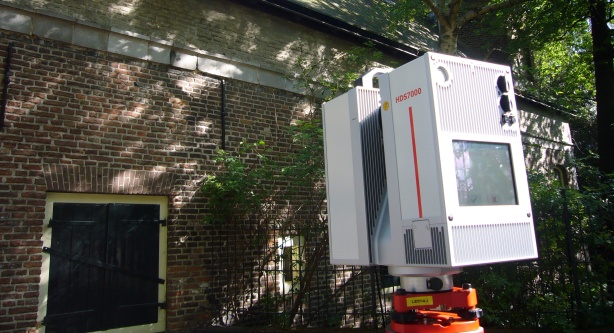

De tekeningen zijn gemaakt op basis van 3D-meetdata zoals de data van laserscanners. We hebben alle panden en het terrein in kaart bebracht met 2 Leica C10-scanners en 1 HDS7000. Dit deden we in 7 uur tijd.

Maar de Leica C10 blijft toch onze persoonlijke voorkeur hebben.
