Meten voor archeologie
PelserHartman maakt 3d laserscans en speciale foto-opnamen van archeologische locaties.

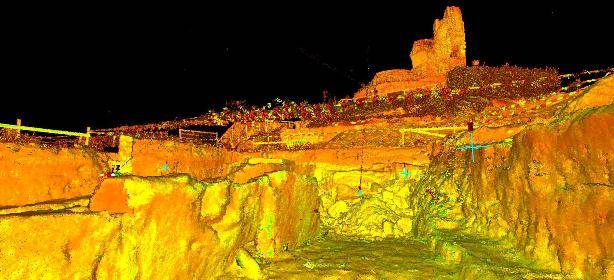

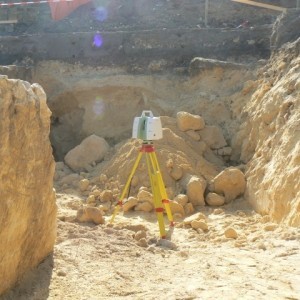

Scanning en 3d meten voor archeologie
Het inmeten van gebouwen is onze kerntaak. Onze meetsystemen en methoden zijn echter uitermate geschikt voor de opname van archeologische locaties, opgravingen en vondsten. Het lag daarom voor de hand om ook deze speciale branche van dienst te zijn met onze technieken en service. Onze methode is opgezet om een archeologische locatie razendsnel drie-dimensionaal in kaart te brengen. We maken een nauwkeurig model van meetpunten op hoge resolutie dat ook nog eens fotorealistisch is.
U vindt een voorbeeld van een 3d archeologie-project op de pagina 3D archeologie Kasteelruïne Valkenburg.
Orthophoto voor archeologie
Een orthophoto is een foto die geometrisch gecorrigeerd is. De foto functioneert als basis voor het maken van een 2D tekening.
In bredere zin betreft het hier orthogonaal genomen foto’s, loodrecht op het object (verticaal of horizontaal). In tekentermen zouden we zeggen; “het betreft een ‘haaks’ orthogonaal aanzicht oftewel ‘top-view’ of ‘front-view”. Daardoor hebben alle onderdelen op de orthophoto dezelfde schaal. Een orthophoto is dus een 2D foto op schaal die als onderlegger gebruikt kan worden voor het maken van een tekening van bijvoorbeeld het bovenaanzicht van een terrein of het vooraanzicht van een object. Het betreft dan altijd een combinatie tussen de meetpunten, die we maken met een total station of laserscanner, en het fotomateriaal.

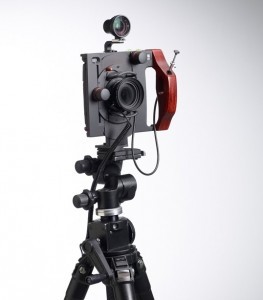

Hoogwaardige camera’s
De orthophoto’s worden niet gemaakt met de eerste de beste camera. Veel vondsten worden afgebroken nadat ze vastgelegd zijn. Daarom is het van groot belang dat de documentatie van de archeologie perfect is.
3D Model van de grondstructuur

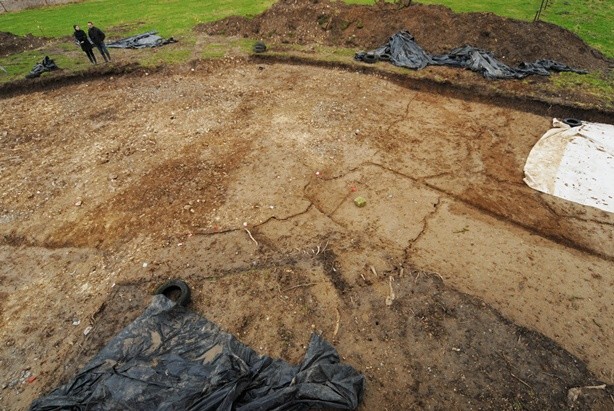

Onderstaande afbeelding laat een archeologische plek zien waarvan wij een aantal verschillende producten maakten ter ondersteuning van de archeologen. Onder de onderstaande afbeelding ziet u twee verschillende producten die we maakten van deze locatie.

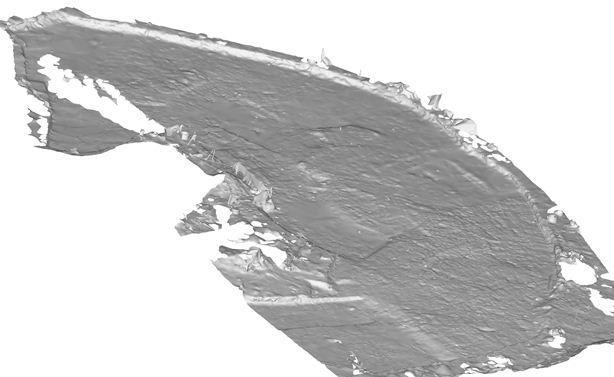

3D mesh van archeologie
Hieronder ziet u geautomatiseerd 3D model. Het model komt tot stand door een mesh te maken van een hoge resolutie laserscandata. Hiermee laten we het verloop van de hoogten in een gebied zien. De gebruiker kan hierin alle maten meten die hij nodig heeft. Dit product is van toegevoegde waarde wanneer men het profiel wil kunnen zien van een terrein.

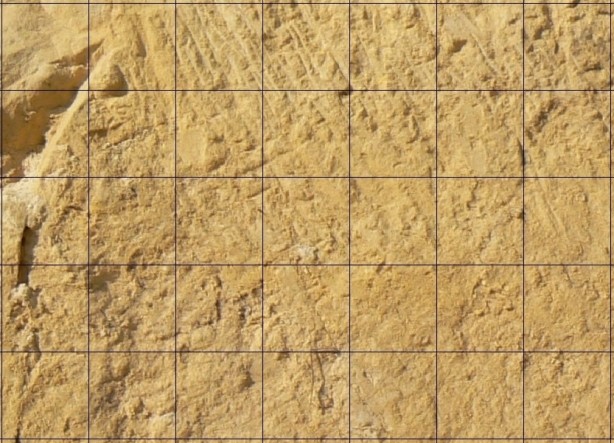

Het Ortho-Photo product
Hieronder ziet u de orthophoto die wij maakten van het terrein.

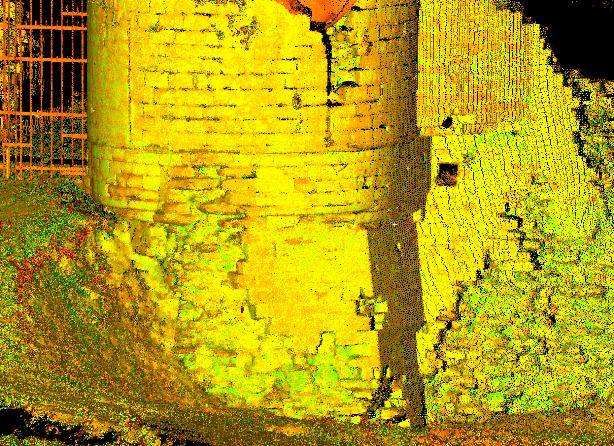

Gedetailleerde 3D mesh voor archeologie
In sommige gevallen wil men een zeer nauwkeurige 3D geometrische opname van een deel van een object. In dat geval maken we een ander soort mesh met een speciale laserscanner. Deze techniek is echter niet geschikt voor het vastleggen van grote objecten. Voorbeelden van project waarbij wij deze technieken gebruikten zijn onder andere:
- Scanning for Aeronautical engineering Inholland University of Delft
- Scannen spantdeatil voor Spoorzone tilburg
