Low-tech reverse engineering

Naast het high-tech opnemen en het vele scannen van objecten en bouwwerken kan het natuurlijk best wel eens voorkomen dat een traditionele manier van inmeten een veel grotere tijds- en kostenbesparing oplevert.

Ook ouderwets handwerk op de tekenkamer van PelserHartman

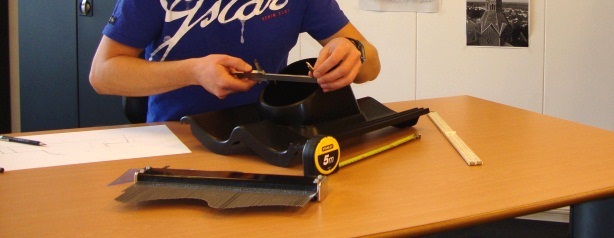

Om goede doorsnede- en aanzichttekeningen te verkrijgen, wordt deze kunststof pan met de hand ingemeten met behulp van de bekende schuifmaat, geo-driehoek, duimstok en rolmaat. Daarnaast kan de, op de voorgrond van de foto getoonde, profielkam een grote uitkomst bieden voor het in kaart brengen van lastige hoeken en glooiende vormen.
Deze is dan ook veelvuldig gebruikt voor het inmeten van de profilering van aftimmeringen rondom de kozijnen van het Noordbrabants Museum. De hier gekozen methode om de pan in kaart te brengen bleek veel sneller en goedkoper dan de oplossing zoals hieronder te zien.

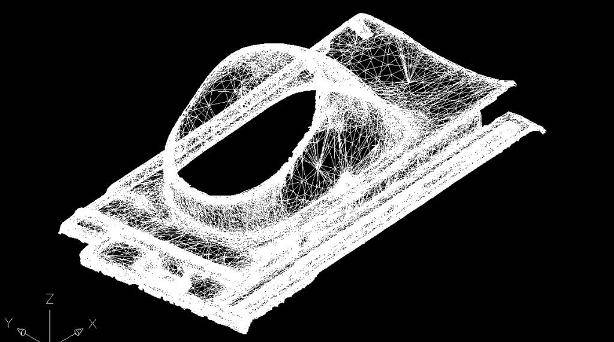

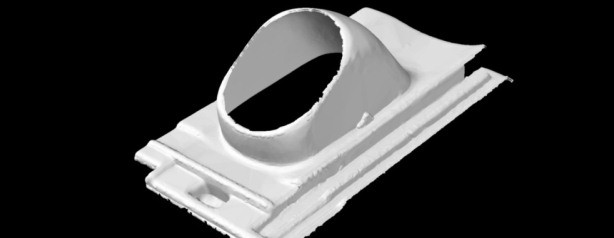

Precisiescan dakdoorvoerpan

Naast gebouwen scande PelserHartman ook een aantal andere bouw-gerelateerde objecten zoals deze dakdoorvoerpan van Ubbink. Deze kunststof pan is ingescand met een zeer snelle en accurate scanner. Deze techniek is zeer geschikt voor het inscannen van details op korte afstand zoals bijvoorbeeld ornamenten van een gebouw of beelden op een kerkelijk bouwwerk. De maatnauwkeurigheid is 0,1 mm op 3 meter afstand. De apparatuur hoeft niet volledig stabiel te staan en kan dus ook in een hoogwerker of op een steiger gebruikt worden.
