Inmeting Schouwburg Kunstmin te Dordrecht

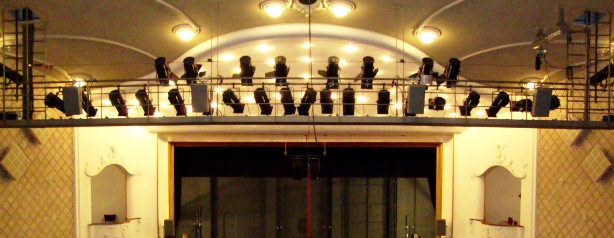

De schouwburg Kunstmin in Dordrecht is door PH volledig in kaart gebracht. PH maakte scans van de grote zaal en het podiumgedeelte vanuit 24 posities om een full scan te krijgen van waarop ieder schroefje te zien is. De scans vormen de basis voor het maken van technische 2D tekeningen. De rest van het gebouw en omliggend terrein wordt in kaart gebracht met reflectorloze total stations.

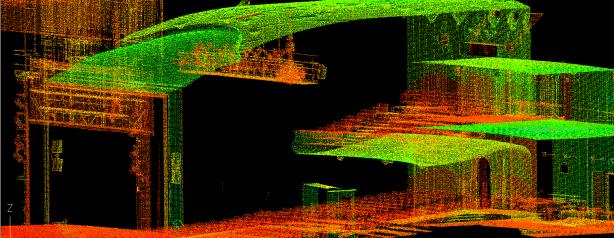

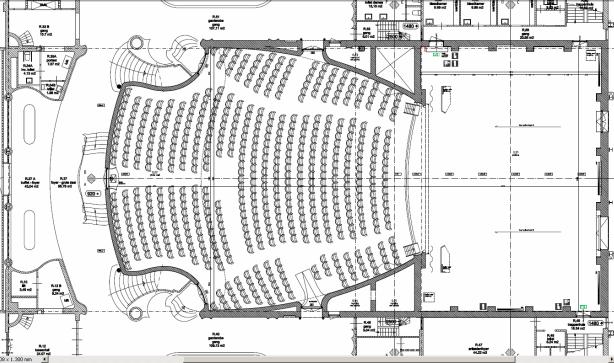

De afbeelding hierboven laat een snede uit de scanwolk zien. We maken sneden uit de scans als basis voor doorsnedetekeningen en plattegronden. We doen dit met speciale software en zware computers met veel rekenkracht. Dat is nodig want de scanbestanden zijn vaak enkele gigabites groot. De samengevoegde pointcloud van De Kunstmin telt zelfs maar liefst 6 gigabites. En dat is moeilijk direct in te laden in een CAD-pakket.
