Brigittenstraat Utrecht

Prijswinnaar Restauratiebeurs Flinckerfgoed

Flickerfgoed won de projectloting op de Nederlandse Restauratiebeurs 2011. Als prijs koos dit Amsterdamse bureau voor een dagje laserscannen en het laten maken van een aantal producten. Op deze manier konden we het bureau een goed beeld geven van de mogelijkheden van deze techniek. Deze pagina laat de voorbeelden zien die wij maakten van het project Brigittenstraat te Utrecht.

De opdrachtgever van dit bijzondere project is Het Utrechts Monumenten Fonds.
Het kantoor van deze organisatie en het pand dat we inscanden zijn beide te bezichtigen op de Open Monumentendag 2011.

Kennismaking met laserscannen

PelserHartman is continu op zoek naar methoden om de bouwprojecten van onze klanten beter en sneller te laten verlopen en om faalkosten te voorkomen. Binnen het pilotproject Brigittenstraat demonstreerden we vooral onze scantechnieken. Op deze pagina besteden we daarom ook enkel en alleen aandacht aan deze techniek. De laserscantechniek geeft nooit een totaaloplossing. Voor onze werkzaamheden worden altijd meerdere methoden en technieken gecombineerd.

Hoe werkt een laserscanner?

Onderstaand filmpje laat in het kort zien hoe een laserscanner werkt.

Pointclouds vanuit de laserscanner

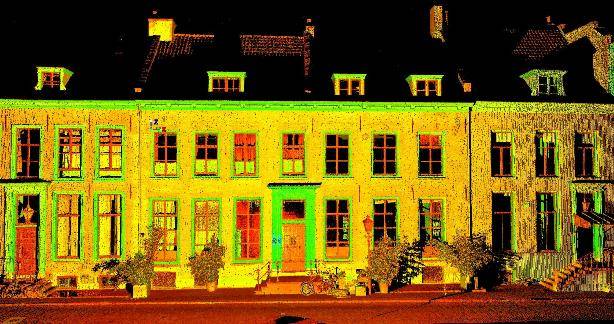

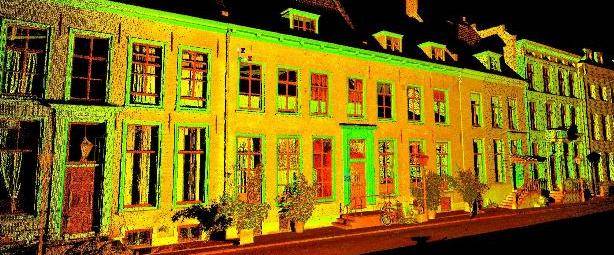

Onderstaande afbeeldingen laten delen van de puntenwolk zien die wij maakten met onze laserscanners. De puntenwolk is ruwe meetdata die wij gebruiken om 2D en 3D tekeningen mee te maken. We gebruiken ze ook voor de oppervlakte- en inhoudscalculaties.

Sneden uit pointclouds

Onderstaande afbeelding laat een verticale doorsnede van een deel van de puntenwolk zien (ter plaatse van de kelders). Op deze manier krijgt men snel een goed beeld en de goede onderlegger voor het maken van de doorsneden.

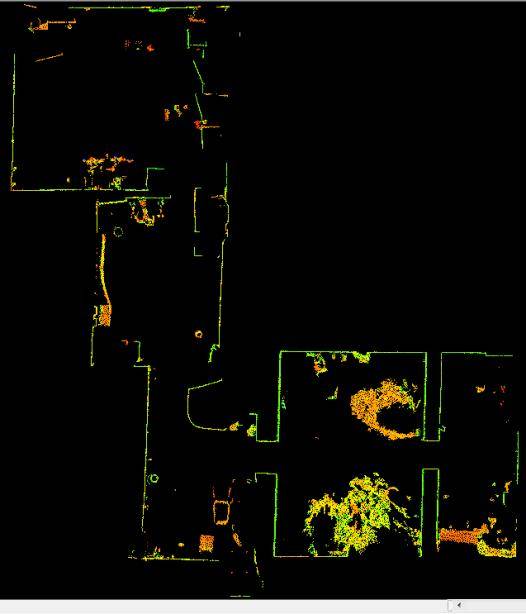

Onderstaande afbeelding laat een horizontale doorsnede van een deel van de puntenwolk zien (ter plaatse van de kelders). Op deze manier krijgt men snel een goed beeld en de goede onderlegger voor het maken van de plattegronden.

Inhoud en oppervlakten uit pointcloud

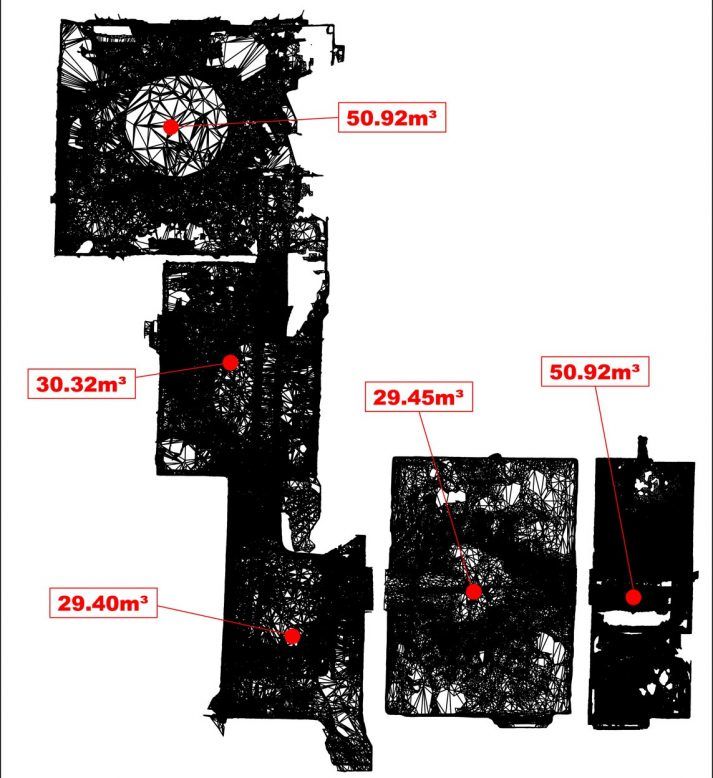

De pointcloud (puntenwolk) stelt ons in staat om 3D meshes te maken met speciale software. Hierdoor zijn wij in staat om snel grip te krijgen op het volume (in dit geval het keldervolume).

Ortho-photo pointcloud

De pointcloud (puntenwolk) stelt ons in staat om 2D ortho-photos te maken met speciale software. Hierdoor kunnen we snel een goede onderlegger leveren voor het maken van de geveltekeningen. We doen dit wanneer een externe partij graag zelf de geveltekeningen maakt.

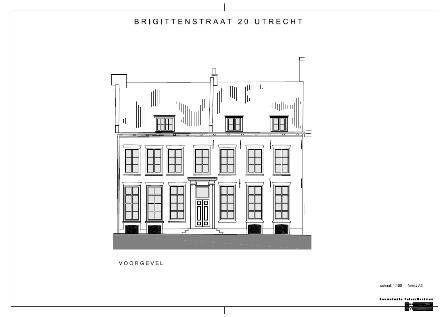

Gevelaanzichten vanuit de pointcloud

(klik op de onderstaande afbeelding)

Plattegronden vanuit de pointcloud

(klik op de onderstaande afbeelding)

Laserscantechniek voor vloerhoogteverschillen

Het project Brigittenstraat heeft veel verschillende bouwniveau’s en vloerhoogten. De laserscantechniek is uitermate geschikt om hier grip op te krijgen. Lees verder op de pagina Laserscantechniek voor vloerhoogteverschillen.

En verder…

Wij leveren verschillende volledige- en deelproducten.

• documentatie van een object in de vorm van meetdata+foto’s en het truview-product
• technische 2D en 3D tekeningen
• intelligente 3D BIM modellen (getekend in Revit)
• clash-detection en deformatieanalyse (hiermee kunnen wij objecten vergelijken en verschillen zien. Tevens kunnen we zien of het ontwerp van een architect in ons 3D model van het bestaande gebouw past.)

Toelichting op het Truview product

We kunnen een viewer maken waarmee de scandata en het fotomateriaal rechtstreeks 3D te bekijken zijn. Men kan in deze viewer meten, opmerkingen plaatsen en linkjes toevoegen. De opname en scandata wordt hiermee inzichtelijk gemaakt zonder dat we hoeven te tekenen. Een voorbeeld van een truview is te bekijken op de pagina downloads en meetdata en tekenwerk. Hiervoor dient u wel eerst een kleine plug-in te installeren. U krijgt ook een foutmelding, maar daar kunt u eenvoudig aan voorbij gaan. Bel ons even voor ondersteuning hierbij.
